SE構法 だから実現できる 自由度の高い空間

SE構法で創る魅力的な自由度の高い空間。全棟構造計算を実施し、安全性も担保しています。

大空間

SE構法は、構造的に必要な柱や壁が少なくても耐震性の高い空間が実現できることが大きな特徴です。また、最大9mのスパンを飛ばすことも可能です。

よって「30畳を超えるLDK」や「その階全てが仕切りのないワンルーム空間」のような「開放的な大空間」が実現可能となります。更に、横の広がりだけでなく、天井高を高くして上にも広がり感のある空間も安全に設計できます。これは、住まいとしての活用に限らず、店舗併用や事務所併用などのケースでも威力を発揮する特徴です。

また、最低限の構造壁で基本の設計をしておけば、部屋と部屋の区分けを「構造上動かせない壁」で仕切ることが必要なくなります。その区分けを建具で仕切ったり、家具で仕切ったりというようなことも可能となります。たとえ表面上は壁にしておいたとしても、構造的に必要のない壁ですので将来的なリフォームが簡単になります。この考え方は「スケルトン&インフィル」という設計手法で、長期的に家づくりを考える際にとても重要な考え方になります。

「開放的な空間設計」と「安心の耐震設計」を両立できるのが「SE構法」なのです。

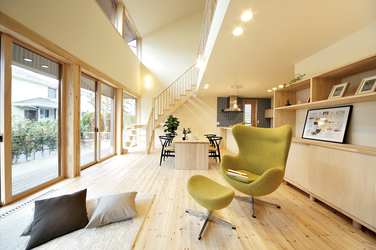

SE構法でつくる大空間の住宅

大開口

開口部いっぱいの窓で明るく開放的な設計が可能。また、耐力壁による空間の遮断がなく、自由な間取りやスペースの有効活用をご提案いたします。

従来では考えられなかったワンフロアをワンルームとし、暮らし方の可能性を大きく広げる大空間設計を実現しています。

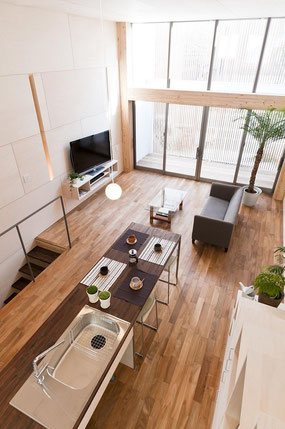

SE構法でつくる大開口の住宅

吹き抜け

家の設計をする際に大きな「吹き抜け」は魅力的な設計提案の一つだと思います。家全体を同じ空間にしてくれるので、床面積以上の広がりや家族の息遣いが感じたりする人気の空間です。

しかし、建物の構造的に考えると「吹き抜け」は不安要素でもあります。意外と知られていないことですが、木造住宅において、2階や3階の床というのは構造的にとても大きな意味を持ちます。「段ボール箱のふたを閉めると丈夫になる」と同じ理屈で、建物の2階の床にしっかりと構造用合板を貼るということは、その構造をとても強くするのです。

その考えに基づくと「吹き抜け」というのは、その丈夫な床に大きな穴をあけるという行為ですので、結果として構造を弱くしてしまう要素でもあるのです。

SE構法では、大きな吹き抜けを作ることでマイナスとなる構造を考慮して全体の部材や金物を構造設計していきます。つまり、大きな吹き抜けがあっても耐震性が劣らないような構造計算をすることで、安心して吹き抜けの家に住むことができるというわけです。

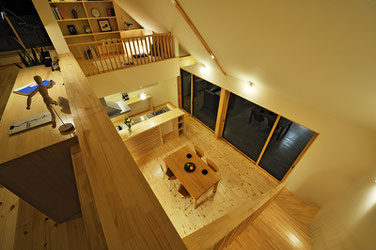

SE構法でつくる吹抜けのある住宅

ビルトインガレージ

近年、大事な愛車を家の中に入れ込みたいという方が増えています。また、駐車場代が高い都市部では、敷地を有効活用するために1階部分をガレージにして2,3階部分を居住スペースにするというケースも増えています。その際には「ビルトインガレージ」や「インナーガレージ」と呼ばれる建物が注目されています。

ガレージを家の中に組み込むには、その分の空間と出入り口が必要となります。建物の間口が長い家ならまだしも、一般的な家だと耐震上必要な壁が難しいというケースも多いのです。

SE構法では、ラーメン構造の強みを発揮して安全にビルトインガレージが可能です。ケースによっては、2台並列のビルトインガレージも実例として多くあります。

出入り口はもちろん、ガレージの中にも柱や壁をなくすことも可能なので、ガレージ内で愛車の整備や洗車も楽しむことができます。

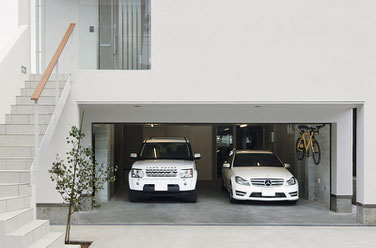

SE構法でつくるビルトインガレージのある住宅

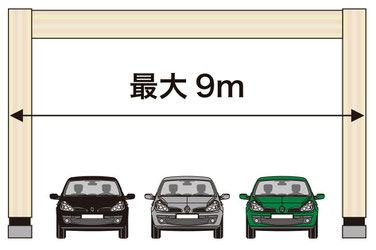

最大9mのロングスパン

屋上ルーフバルコニー

敷地に余裕がなくて、庭が取れない場合に魅力的なアイテムが「屋上ルーフバルコニー」です。洗濯物を干すのはもちろんですが、天気の良い日は屋上でバーベキューや日光浴などを気軽に楽しむことができる、暮らし方においても魅力的な設計提案です。



SE構法では、屋上ルーフバルコニーにする際に人間が乗ることで大きくなる重力を、数値に考慮して構造設計をしています。

安心な構造設計のもとに「屋上ルーフバルコニー」をお楽しみください。

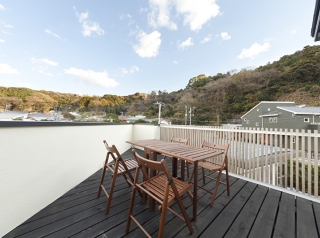

SE構法でつくる屋上ルーフバルコニーのある住宅

3 階建て

敷地を有効活用するというメリットもあり、特に都市部では3階建ての住宅は人気があります。しかし、3階建てを計画する際には、何より耐震性についてはしっかりと検証する必要があります。3階建ては2階建てに比べて、より1階分の重さが建物にかかります。よって、2階建てより更に構造を丈夫にしなければなりません。

一般の在来木造の3階建ての場合には、特に1階部分により多くの柱や壁を配置する必要が生じます。つまり、設計の自由度に大きな制限が生じるのです。

構造的に必要な柱や壁の量が少なくできるSE構法の場合は、そのような3階建てでも問題なく自由度の高い空間で設計可能です。ビルトインガレージや広々としたリビングなども安全に設計できるのです。

SE構法でつくる3階建て住宅

狭小住宅

利便性の良い都市部では、狭い敷地に「狭小住宅」を建てる方が増えています。

その際の大きなテーマとして、狭さを感じない「広がり感」や住宅が密集する中での「室内への採光」などがあるようです。

特に、間口が狭く奥行きが長い、いわゆる「ウナギの寝床」と呼ばれるような敷地形状の場合は、在来木造では耐震的に横方向の壁が増えてしまうので、開放感のある空間が困難になります。また隣地が迫っている場合は、視線も悪いので窓の配置が難しく効果的な採光も取りづらいのが現状です。

そこで、SE構法の強みを上手に生かすことで、壁や柱が少ない広がりのある開放的なリビングや、吹き抜けや高窓から視線を遮らないように有効な採光を設計することが可能です。敷地を最大に生かした設計にも「SE構法」は大きく役に立つのです。

SE構法でつくる狭小住宅

スキップフロア

平面的に変化をつける「スキップフロア」は、敷地形状や暮らし方によってはとても面白いアイディアだと思います。視線の抜け方や部屋ごとのつながりがスムーズですので、家全体が一つの空間のように感じることも魅力です。また、敷地自体に高低差があったり、ビルトインガレージや半地下の居室を併用したりする際にも、とても有効的な設計アイテムです。

一方で、このスキップフロアは構造的に難易度の高い設計手法でもあります。なぜかというと、床の高さが異なることで地震時の力の伝わり方がとても複雑になるからです。

加えて、在来木造の法律ではそこについての明確な決め事も存在していないことも、その難しさの大きな理由です。

よって、スキップフロアを設計する際には「構造の安全性をきちんと検証しているのか」は大きな課題となります。「SE構法」が行う構造計算では、その複雑な地震力の伝わり方をシミュレーションをしながらしっかりと検証して、そのうえで部材や金物を決めていきます。よって、スキップフロアでも安心の家が可能なのです。

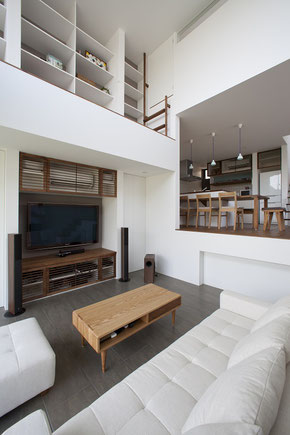

SE構法でつくるスキップフロアで構成された住宅

SE 構法 の 空間自由度 が高い 3 つの理由


理由1 木造なのにラーメン接合である

「SE構法」が自由度の高い空間を実現できる最大の理由は、その「ラーメン構造」という構造躯体の接合部の考え方にあります。

一般的な在来木造工法では、柱と梁をつなぐ接合部は「ただつながっているだけ」です。つまり、横揺れが起きると簡単に倒壊するわけです。したがって「筋交い」と呼ばれるつっかえ棒が必要となります。単純な話、地震に強い家にするにはその「筋交い」をバランスよく、数多く配置することが重要になるのです。そうすると、家の中の至る所に柱や壁が必要となります。つまり、開放的な空間は困難になるのです。

「地震に強い家」=「閉鎖的な空間の家」となってしまうわけです。

一方、重量鉄骨造のような「柱」と「梁」が強固に接合されている「ラーメン構造」では、筋交い以外の構造躯体で耐震性を高められるので、家の中に柱や壁が少なくても地震に強い家となるわけです。「SE構法」は木造でありながらその接合部に特殊な「SE金物」と「Sボルト」を使って、ラーメン接合の強さを持つことが可能となっています。この強みを生かして、木造住宅でも自由度の高い空間設計を可能としているわけです。

「地震に強い家」=「開放的な空間の家」を実現しています。

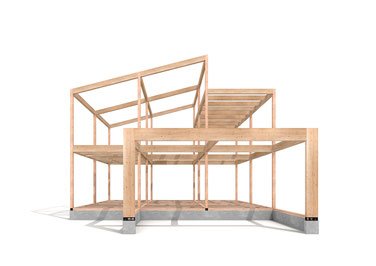

SE構法 木造ラーメン接合

理由2 耐力壁の強度が高い

建物全部をラーメン構造にするためには、その部材や金物類をヘビーな仕様にしなければなりません。そうなるとコストも大きくかかってきます。そこで「SE構法」では、「ラーメン構造」で持たせる部分と「耐力壁」と呼ばれる強い壁で持たせる部分をバランスよく配置することでコストパフォーマンスを最大化しています。その「耐力壁」の強さも在来木造の壁に比べて2倍以上の性能を持っているので、トータルでも必要な壁は少なく済みます。

この耐力壁の強さも空間の自由度を高める要素なのです。

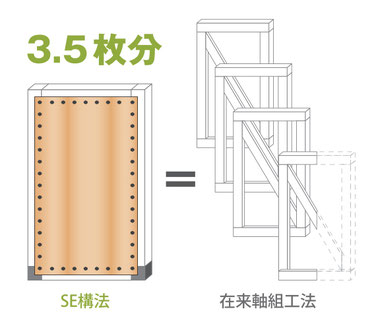

強度の高い耐力壁

理由3 構造計算で安全性を担保している

これまでも述べましたが、特に木造住宅においては「自由度の高い開放的な空間設計」になればなるほど、「耐震性」の向上が大きな課題となります。「SE構法」の特徴である「ラーメン構造」や「高耐力壁」を採用すると同時に、その強さが理論的に組み合わせるために「構造計算」が重要になるのです。「柱や壁が少ない大空間」、「光が差し込む大きな開口窓」、「気持ち良い吹き抜け」などの空間設計をしても、その全てが「構造計算」によって支持された構造部材で作られます。それは、住宅の設計者にとっても大きな安心感をもたらします。家を建てるお客様に自信をもってご提案できるのです。

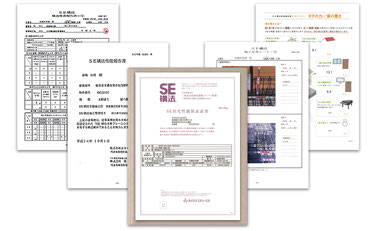

構造計算で安全性を担保している

SE構法 関連ページ

SE構法の優れた耐震性能

優れた 耐震 性能

強度が高く品質の安定した構造用集成材を柱・梁に使用。その柱と梁を専用のSE金物で剛接合したラーメン構造がSE構法です。さらに全棟に対して構造計算を行い、耐震性のチェックを行います。
